Bremsen, kein unwesentliches Teil am Motorrad, Lebensretter im Zweifelsfall. In diesem Check klären wir alle Fragen rund um die Scheibenbremsen am Motorrad. Es geht um Aufbau und Funktionsweise, aber natürlich auch um auftretende Defekte, Wartung und Pflege. Und weil wir ein Custom-Magazin sind selbstverständlich auch um Umbau oder Tuning eurer Verzögerer.

Habt ihr euch nicht auch schon mal gewundert, dass ihr es schafft, euch und euren 250-Kilo-Boliden aus voller Fahrt mit nur einer Hand herunterzubremsen? Zauberkraft? Physik! Bevor wir diesbezüglich ins Detail gehen, schauen wir uns einmal an, wie eine typische Scheibenbremse – hier am Vorderrad – aufgebaut ist.

Scheibenbremsen am Motorrad – Aufbau und Funktionsweise

Am Lenker befindet sich die Handbremspumpe, deren Hebel auf einen Geberzylinder mit Flüssigkeitsbehälter wirkt. Von dort führt eine Hydraulikleitung nach unten zum Bremssattel. Dieser enthält einen oder mehrere Bremskolben (auch Nehmerzylinder) und ist mit dem Tauchrohr der Gabel verschraubt. Durch den Bremssattel läuft die Bremsscheibe, die beim Betätigen der Bremse von mindestens zwei Bremsbelägen sprichwörtlich in die Zange genommen wird, indem die Beläge durch die Bremskolben an die Scheibe gepresst werden. Das Ergebnis ist Entschleunigung und Wärme, ähnlich wie in der Sauna!

Die alten Zweiventiler-BMWs setzen auf Festsattelbremsen mit technisch bedingter Doppelkolben-Lösung

Ein paar physikalische Grundlagen sind für das vollständige Verständnis unseres Bremssystems aber unerlässlich. Zunächst: Beim Bremsen wird die kinetische (Bewegungs-)Energie des Bikes durch Reibung der Bremsbeläge an der Bremsscheibe in Wärme umgewandelt. Fasst mal nach einer langen Passabfahrt vorsichtig an die Bremsscheibe … autsch, heiß. Wie schaffen wir es aber nun, ein schweres Motorrad mit nur fünf Fingern zum Anhalten zu bewegen? Hier kommen zwei Gesetzmäßigkeiten zum tragen, die Hydraulik und die Hebelgesetze.

Das Verhältnis von Kraftaufwand zu Kraftausbeute

Die Hydraulik funktioniert wie ein Getriebe und setzt einen größeren Arbeitsweg mit wenig Kraftaufwand (Handbremspumpe) in einen kleineren Arbeitsweg mit riesiger Kraftausbeute (Bremssattel) um. Der Handbremshebel fungiert dabei zusätzlich als Verstärkung, indem er durch seine besondere Form und die Art der Befestigung das Verhältnis von Kraftaufwand zu Kraftausbeute, unter Ausnutzung von Hebelgesetzen, für uns positiv beeinflusst.

Bei Hondas Goldwing vertraut man aus derselben Epoche auf Doppelkolben im Schwimmsattel

Es gibt verschiedene Arten von Scheibenbremssystemen. Jene mit Seilzugbetätigung lassen wir wegen ihrer geringen Verbreitung außen vor. Innenbelüftete Scheiben finden wir hauptsächlich bei Autos, für uns also ebenfalls Nebensache. An unseren alten Karren handelt es sich normalerweise um Bremsen mit einer oder auch zwei Scheiben, gelocht oder ungelocht und von verschiedenen Durchmessern und Stärken. Sie befinden sich meist am Vorderrad, bei alten Kisten oft kombiniert mit einer hinteren Trommelbremse.

Scheibenbremsen am Motorrad – Die Bremssättel machen den Unterschied

Neuere, schwerere oder leistungsstärkere Maschinen bremsen aber auch heckseitig mit Scheiben. Den größeren Unterschied machen die Bremssättel: Es gibt Ein- oder Mehrkolbensättel, Schwimm- oder Festsättel, alte Honda-Modelle haben auch Pendelsättel und aktuell sind radial verschraubte Sättel der letzte Schrei. Die bei einigen Sportwagen und ab und an auch bei aufwendig gestalteten Custombikes anzutreffende Perimeterbremse, bei der die Scheibe nicht an der Radnabe, sondern am Felgenkranz verschraubt ist, erwähnen wir der Vollständigkeit halber ebenfalls. All diesen Systemen ist aber eines gemein, sie brauchen Pflege und Hege, um einwandfrei zu funktionieren.

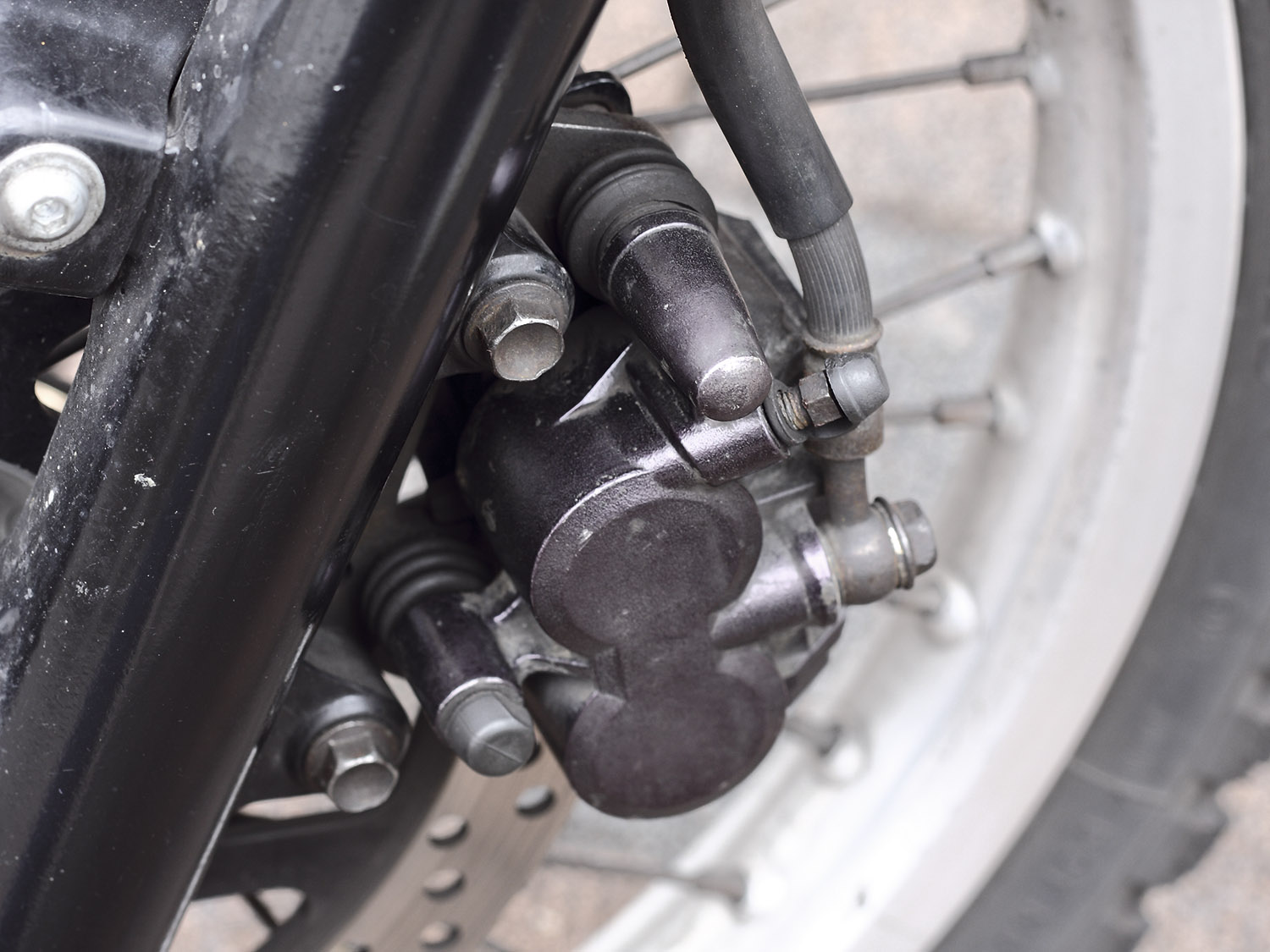

Bei Suzukis DR650 aus den Neunzigern vertraut man ebenfalls auf Doppelkolben im Schwimmsattel

Vorab ein sehr wichtiger Hinweis: Arbeitet bitte an Bremsen nur, wenn ihr es könnt und wisst, was ihr tut. Wenn dem nicht so ist, ab zur Fachwerkstatt, dem Customizer oder zum erfahrenen Schrauberkumpel, der sicher gern weiterhilft. Beginnen wir bei der Bremsflüssigkeit. Hierbei handelt es sich um ein spezielles Hydrauliköl mit einem sehr hohen Siedepunkt und korrosionshemmender Wirkung. Leider hat sie aber auch die unschöne Eigenschaft, hygroskopisch zu sein, das heißt, sie zieht Wasser an und bindet dieses, was zu verschiedenen Problemen führen kann.

Korrosion im Bremssystem will nun wirklich keiner haben

Der Siedepunkt von Bremsflüssigkeit sinkt mit der Zunahme des Wasseranteils und so kann es auf hitzig zugehenden Fahrten mit scharfen Bremsmanövern zu Dampfblasenbildung kommen. Diese sind, im Gegensatz zu Flüssigkeiten, komprimierbar, was im schlimmsten Falle den Ausfall der kompletten Bremse zur Folge hat, da die vom Handhebel betätigte Bremspumpe lediglich Luftblasen zusammendrückt, anstatt durch ordentlichen Druckaufbau die Beläge in Richtung Scheibe zu zwingen. Wenn ihr eure Bremse schon mal selbst entlüftet habt, kennt ihr den Effekt. Außerdem steigt die Gefahr von Korrosion im Bremssystem und das will nun wirklich keiner haben.

Beiden Systemen ist eins gemein: Die Leichtgängigkeit aller mechanisch beweglichen Teile ist ausschlaggebend für das Bremsergebnis

Die Motorradhersteller geben aus diesen Gründen zumeist ein jährliches Wechselintervall an. Also, raus mit der Suppe, wenn das Christkind vor der Tür steht, das Zeug kostet nur ein paar Euro und ist bei den meisten, vor allem älteren Motorrädern ohne ABS, sehr einfach auch selbst durchführbar. Bremsleitungen aus Gummi altern, werden rissig oder quellen auf. Letzteres ist besonders arglistig, da die Leitungen sich im Querschnitt verjüngen und die Bremsflüssigkeit nach vollzogenem Druckaufbau keinen geordneten Rückzug antreten kann. Die Folge sind hängende, also schleifende Beläge und ein schlabberig wirkender Handhebel.

Scheibenbremsen am Motorrad – Stahlflexleitungen müssen sein

Wenn ihr diesbezüglich Ruhe haben wollt, empfiehlt sich ein Austausch gegen Stahlflexleitungen, deren Hersteller eine quasi lebenslange Garantie auf die Leitungen geben. Hübsche Nebeneffekte sind die schlankere Optik und ein vermeintlich exakter fühlbarer Druckpunkt, da die Leitungen wegen ihrer Stahlgewebe-Ummantelung kaum Druckverluste zulassen sollen. Stahlflexleitungen gibt es von verschiedenen Herstellern für alle gängigen Fahrzeugmodelle und zum Selbstkonfektionieren für Umbauten. Achtet beim Kauf auf eine vorhandene ABE, dann sind die Dinger eintragungsfrei. Selbstverständlich bekommt ihr auch originale neue Gummileitungen, diese sind in jedem Falle besser als die alten Schläuche.

Das Lebenselixier für jede Bremsanlage, die Bremsflüssigkeit. Es gibt DOT 3, DOT 4, DOT 5.1 und DOT 5. Während die ersten drei untereinander mischbar sind, ist DOT 5, da auf Silikonbasis hergestellt, nicht mit den anderen Flüssigkeiten kompatibel. Wer auf Nummer sicher gehen möchte, schaut auf den Deckel des Ausgleichsbehälters, dort ist die geforderte Bremsflüssigkeit vermerkt. Zumeist werdet Ihr DOT 4 zu lesen bekommen

Auch die Bremsscheiben unterliegen natürlich einem Verschleiß, sie werden im Laufe der Zeit regelrecht dünn gebremst. Ihre Mindeststärke ist auf dem Scheibenträger eingeprägt. Kauft oder leiht euch eine Mikrometerschraube, messt ab und an mal nach und wenn der angegebene Wert erreicht oder bereits unterschritten ist, muss die Scheibe gewechselt werden. Manche Scheiben verkürzen den Zeitraum ihrer Koexistenz mit Mensch und Maschine auch dadurch, dass sie feine Haarrisse zwischen den Lochbohrungen entwickeln. Der Schrotthändler entsorgt diese gerne für euch. Glaubt mir, ihr wollt keine gebrochene Scheibe, die euch vor einer zügig gefahrenen Landstraßenkurve das Vorderrad blockiert.

Einen Blick auf die Bremskolben und ihre Gummidichtungen werfen

Widmen wir uns nun dem Bremssattel und seinem Interieur. Eine regelmäßige Sichtkontrolle der Bremsbeläge versteht sich von selbst. Deren Austausch ist möglich, ohne in das geschlossene hydraulische System einzugreifen. Wenn die Klötze schon einmal draußen sind, können wir einen Blick auf die Bremskolben und ihre Gummidichtungen werfen. Es gibt einen inneren Dichtungsring und eine äußere Gummimanschette. Der innere, für uns in diesem Stadium unsichtbare Ring, dichtet das hydraulische System ab, verhindert also das Austreten von Bremsflüssigkeit, während die äußere Manschette den Bremssattel gegen das Eindringen von Spritzwasser und Schmutz schützen soll.

Ein eher seltenes, weil veraltetes Konzept unter den Bremssatteltypen: der Schwenksattel. Ähnlich wie beim Schwimmsattel drückt der hydraulisch betätigte Kolben nur von einer Seite, sodass der gesamte Sattel auf der Kolbenseite quasi von der Scheibe weggedrückt wird, wodurch der feste Bremsbelag auf der anderen Seite an die Scheibe herangeführt wird und ebenfalls seine Wirkung entfalten kann. Nachteil: Durch Winkelversatz kein hoher Wirkungsgrad und schräg abgenutzte Bremsbeläge. Hier gefunden an einer Honda CB 250 G von 1975

Diese äußere Manschette kann man mit einem weichen Lappen vorsichtig reinigen und auf Risse oder Beschädigungen untersuchen. Falls dabei Bremsflüssigkeit zum Vorschein kommt, besteht Handlungsbedarf und der Sattel muss überholt werden. Dann ist nämlich beispielsweise der innere Dichtring spröde und verschlissen. Oder aber der Bremskolben aus Stahl ist durch veraltete Bremsflüssigkeit oder von außen eingedrungenes Wasser korrodiert. Ein neuer Kolben inklusive eines kompletten Dichtsatzes ist jetzt oft die letzte Rettung. Besonders bei Winterfahrzeugen – aufgrund von Streusalz – und Scheunenfunden, also lange gestandenen oder vergessenen Karren, sind fest gegangene oder inkontinente Bremsen an der Tagesordnung.

Scheibenbremsen am Motorrad – Wasser, Kälte und Salz setzen dem Material zu

Das bisher für den Bremssattel Geschriebene gilt übrigens eins zu eins auch für die Handbremspumpe. Auch hier gibt es einen Kolben aus Alu oder Stahl, der mit Gummidichtungen und Manschetten abgedichtet ist. Auch diese Teile sind äußeren Einflüssen wie Wasser, Kälte und Salz ausgesetzt oder werden von viel zu selten gewechselter Bremsflüssigkeit in Mitleidenschaft gezogen. Verfügt eure Kiste am Hinterrad ebenfalls über eine Scheibenbremse, ist der einzige Unterschied der, dass die Betätigung mittels eines Pedals an Stelle des Handhebels geschieht.

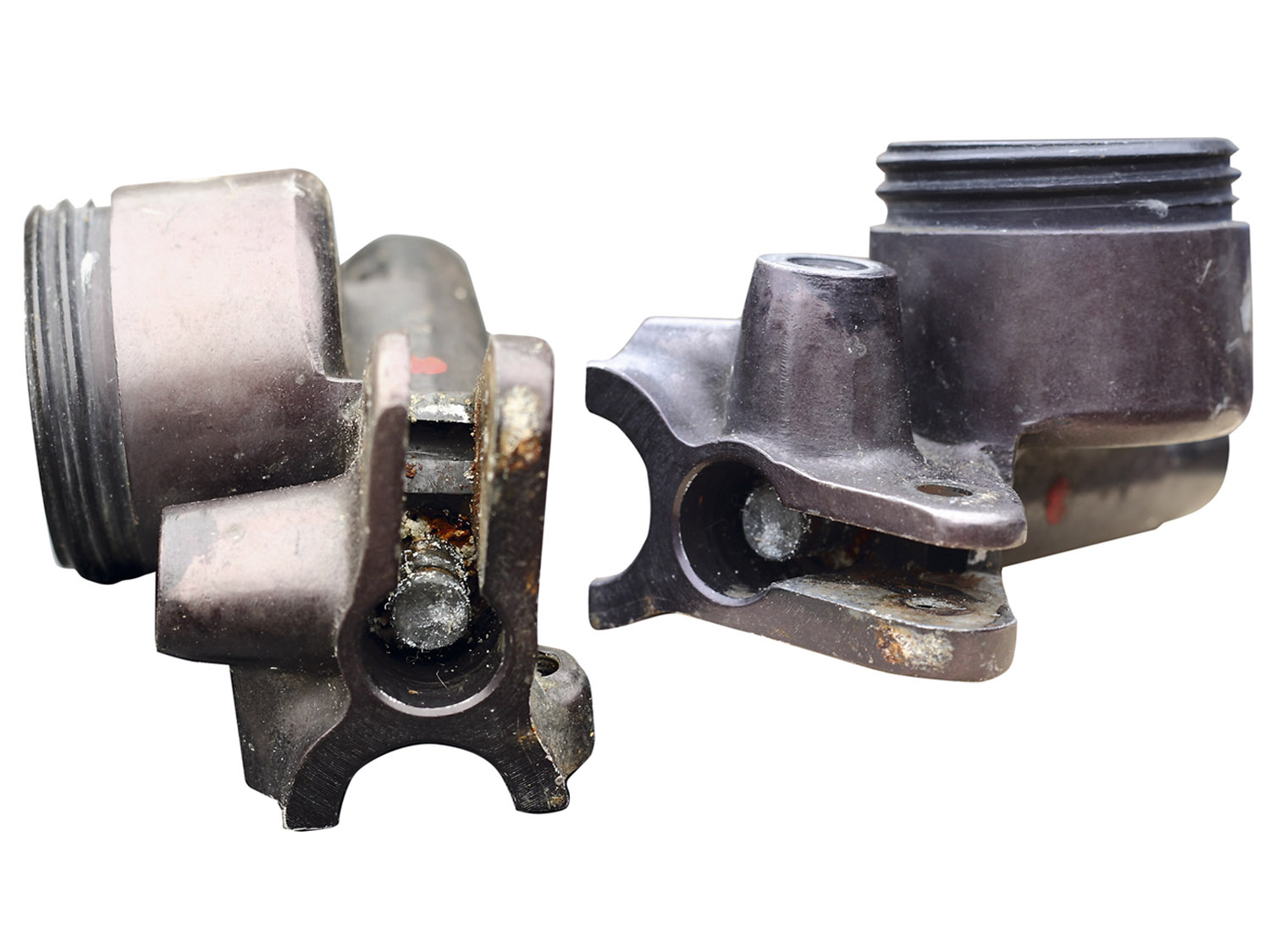

Blick auf die zerlegte Handbremspumpe einer alten Honda CB aus verschiedenen Perspektiven. Deutlich erkennbar hat sich die Bremsflüssigkeit verkrümelt und einen Weg, an den Gummidichtungen vorbei, nach draußen gefunden. Hier ist mindestens ein neuer Dichtsatz fällig, eventuell ist auch der Geberkolben korrodiert und muss ausgetauscht werden

Fazit: Wenn euer Bremssystem funktioniert, achtet auf regelmäßige Pflege, dann wird es noch einige tausend beherzte Griffe an den Bremshebel in ordentliche Verzögerung verwandeln. Falls es aber irgendwo hakt, der Druckpunkt teigig und weich ist, der Bremshebel nicht in seine Position zurückkehrt oder dies nur sehr zögerlich tut, es irgendwo am System leckt oder ihr einfach mit der Bremsleistung nicht zufrieden seid, geht der Sache auf den Grund und behebt den Fehler. Reparatursätze und entsprechende Anleitungen hält der Fachhandel für nahezu alle Fahrzeugtypen parat. Sollte eure 70er-Jahre-Bremse aber trotz allem nicht euren Erwartungen entsprechen, gibt es durchaus Verbesserungspotenzial.

Bremsbeläge – Organisch oder Sintermetall unterscheiden sich deutlich

Stahlflexleitungen haben wir bereits oben erwähnt. Sie bringen einen konkreteren Druckpunkt, schlankere und auf Wunsch auch farbenfrohe Optik und garantieren sehr lange Standzeiten. Die Materialmischung des eigentlichen Bremsbelages auf der Trägerplatte hat großen Einfluss auf die Bremswirkung und Haltbarkeit von Belägen und Scheiben. Organisch oder Sintermetall unterscheiden sich deutlich. Probiert es aus. Eine verbesserte Bremsleistung geht leider oft mit einem erhöhten Verschleiß von Scheiben und Klötzen einher. Stöbert durch das Angebot der großen Hersteller und findet für euch und eure Ansprüche die passenden Beläge.

Rostfraß am Bremskolben einer SR 500 (oben). Passiert zum Beispiel bei einer defekten Gummimanschette durch Wassereinbruch von außen oder durch den Wasseranteil, den eine total überaltete Bremsflüssigkeit enthält. In jedem Fall ein Teil für die Tonne oder wie hier als Mahnmal für Wartung und Pflege eurer Bremsen

Gelochte Scheiben haben ein besseres Nassbremsverhalten, sie führen die Reibungswärme schneller ab und sind heutzutage das Maß aller Dinge. Falls euer altes Töff noch ungelochte Scheiben besitzt, ist dort ein einfaches Upgrade möglich. Größere Scheiben, und hier kommt wieder die Physik ins Spiel, bieten wohl, wenn es um die reine Bremsleistung geht, das größte Tuningpotenzial. Schaut euch die Teller an modernen Sport- oder Rennmotorrädern einmal an, dort gibt es nichts unter 300 Millimeter Durchmesser, pro Seite versteht sich. Eine größere Scheibe erfordert aber auch einen weiter außen liegenden Bremssattel, daher geht das nur mit einer entsprechenden Adapterlösung. Einige Hersteller bieten genau diese Adapter, die zwischen Tauchrohr und Bremssattel verschraubt werden, mit einer ABE für gewisse Motorradmodelle an.

Scheibenbremsen am Motorrad – Zur Not ein komplett neues Frontend

Wenn es sowas aber für eure Karre nicht gibt, bleibt euch nur der Weg des Eigenbaus. Allerdings ist vorher zu klären, ob es für eure Radnaben überhaupt die entsprechenden größeren Scheiben gibt, oder ob es eventuell möglich ist, auf die alten Scheibenträger neue, größere Scheiben aufzunieten. Einige bauen auch komplette Frontends, also Gabel und Vorderrad anderer, leistungsstärkerer Maschinen ein, deren Bremssystem mit größeren Scheiben und Mehrkolbensätteln besseres Zupacken verspricht.

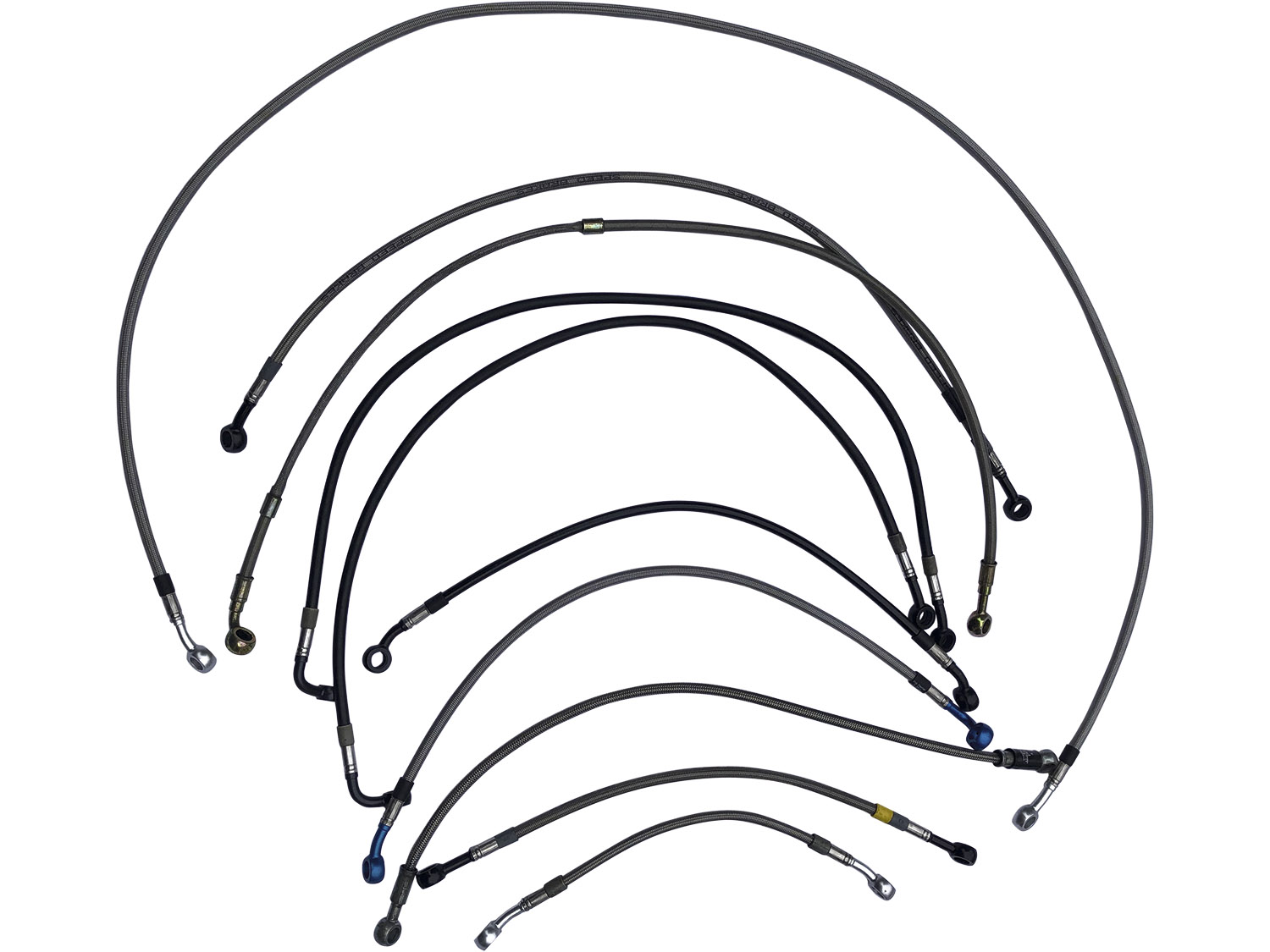

Farbenfroh, leicht und schlank, mit allen Bremssystemen kompatibel und nahezu unbegrenzt haltbar: Stahlflexleitungen. Für den Graukittel müssen die Teile aber unbedingt eine ABE im Gepäck haben, bei Bremskomponenten versteht man dort keinen Spaß

Ein außerdem häufig gewähltes Vorgehen bei schwacher Bremsleistung ist der Einbau einer Handbremspumpe mit kleinerem Kolbendurchmesser. Dieses bewirkt bei einem etwas verlängerten Hebelweg einen höheren Druckaufbau im Bremssattel. Das komplette Unterfangen ist selbstverständlich, möglichst vorher, mit einem amtlich anerkannten Sachverständigen abzuklären, denn bei jedem Eingriff in das bestehende Bremssystem erlischt automatisch die Betriebserlaubnis für das Fahrzeug. Leider ist die dadurch erforderliche Einzelabnahme mit hohen Kosten und ebensolchem Aufwand verbunden.

Wer bremst, verliert nur an Geschwindigkeit!

Allen Unkenrufen zum Trotz und entgegen allen technischen Fortschritts mit immer komplexeren und bissigeren Bremssystemen soll es auch noch Fahrzeuge geben, deren Piloten ihr Leben den wunderschön archaischen Trommelbremsen anvertrauen. Dies zu Recht, denn gut eingestellt und gewartet kann auch eine Trommelbremse durchaus ordentliche Verzögerungswerte erreichen, und unter optischen Gesichtspunkten ist sie, zumindest bei uns Nostalgikern, sowieso über jeden Zweifel erhaben. Auf das Thema Trommelbremsen mit all seinen Facetten werden wir uns deshalb ungebremst an gleicher Stelle stürzen. Fahrt bis dahin vorsichtig, getreu dem Motto: Wer bremst, verliert nur an Geschwindigkeit!
